▎玻璃覆晶封裝(COG)介紹：

        COG 封裝技術英文全稱為 chip on glass，即為玻璃上的芯片技術。它直接通過各項異性導電膠（ACF）將驅動IC封裝在液晶玻璃上，實現驅動IC導電凸點與液晶玻璃上的ITO透明導電焊盤互連封裝在一起，從而實現點亮屏幕，該制程主要應用于液晶顯示的驅動IC封裝。

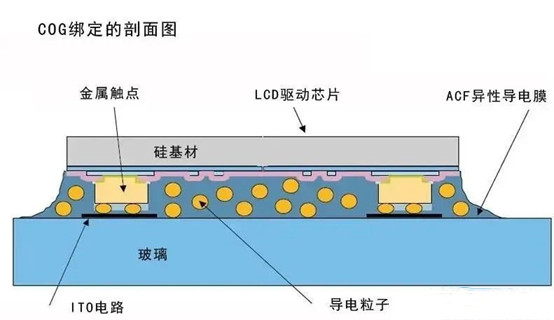

        為了可靠地運行，連接到驅動IC的連接器軌道電阻率必須低于液晶單元內使用的ITO連接電阻率。為實現ACF綁定技術，驅動IC的連接焊盤上都有金凸點。驅動IC和玻璃基板之間的連接也是由ITO形成ACF由含有導電粒子的環氧樹脂（類似于UV紫外固化膠水）組成。導電粒子保證了驅動IC的金凸點和玻璃上的ITO導體之間的接觸。ACF膠的固定在芯片和液晶玻璃之間建立了必要的壓力，以確保凸點和液晶玻璃上的軌道之間的良好電氣連接。由于導體珠上的膠的表面張力，導電粒子之間不會有水平接觸，從而避免了驅動IC的相鄰金凸點之間的短路。

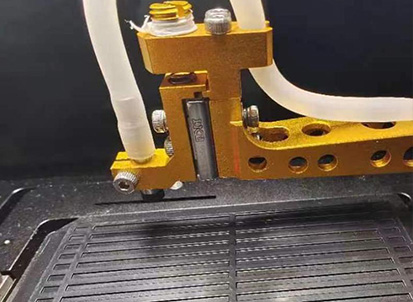

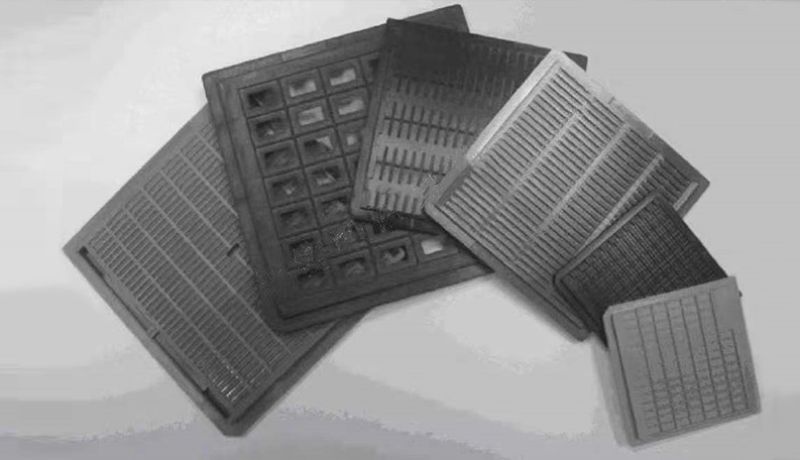

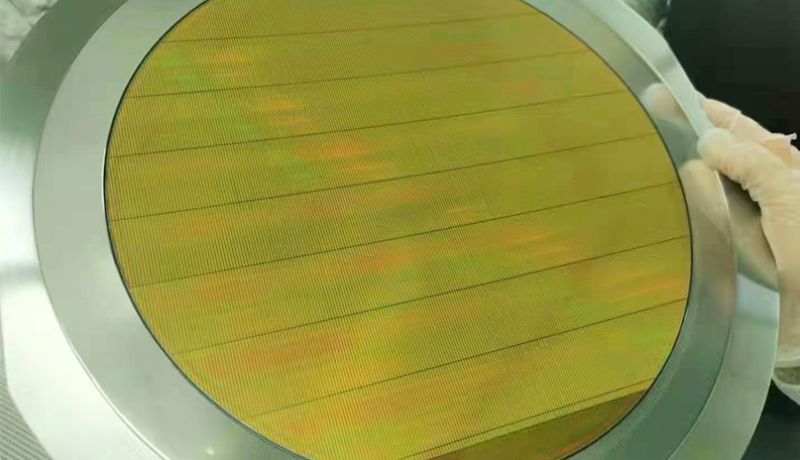

        COG 應用的封裝制程為晶圓 (Wafer) 經過將晶圓分割為晶粒的狀態，使用的工藝技術，包含研磨、切割、挑揀等。其中研磨工藝是使用物理方式切削減薄晶圓厚度，工藝中若加入拋光工藝可將晶圓應力分散，增強切割后的晶粒強度；切割主要是將晶圓依切割道分割成單一晶粒的工藝；廣西華芯振邦對于超薄產品研磨制程、鐳射開槽制程、刀具切割制程與挑揀制程具有豐富的生產經驗及高端技術，提供更好的品質和多樣化的選擇。

▎玻璃覆晶封裝特點：

       • 超薄晶圓的研磨 (Grinding) 與干式拋光 (Dry Polish)制程滿足客戶針對大 Die Strength 與小 Die TTV 的品質需求。

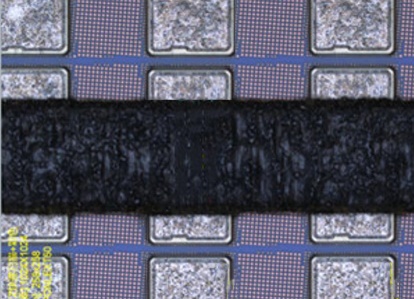

       • 具備高長寬比 IC (大于 60:1) 的Laser + Blade制程滿足客戶針對最小 Die Chipping 的質量要求

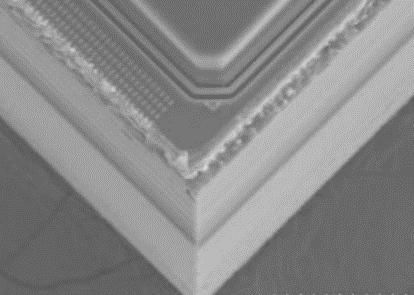

       • 具備鐳射Low-k后低碎屑制程能力，提升品質完美具備客戶要求
       • 已經通過國際認證 , 可以生產車載面板使用的驅動IC

▎產品應用：

主要應用：

      • 穿戴手環、手機、平板計算機、筆記本電腦、車用面板使用的顯示器的驅動IC

      • 觸控面板驅動IC

      • 屏下指紋辨識器等

      • 醫療用器材零組件(助聽器, 血糖計…)

應用產業：

      • 顯示器、醫療、工控、手機、物聯網 (AioT) 、車載等
