薄膜覆晶封裝(COF)

COF是一種將晶粒覆晶接合(Flip Chip Bonding)在軟性電路板(Flexible Printed Circuit board, FPC)基材上的技術。也就是可將驅動IC及其電子零件直接安放于薄膜(Film)上，省去傳統的印刷電路板，達到更輕薄短小的要求。此技術利用內引腳接合，封膠，鐳射打印，電性測試等制程達成封裝目的。具有高密度 / 高接腳數(High Density / High Pin Count), 微細化(Fine Pitch)，共晶接合(Gong Bond)，高產出(High Throughput) 以及高可靠度(High Reliability) 的特性。另外它具有輕薄短小，,可撓曲(Flexible) 以及卷對卷(Reel to Reel) 生產的特性，也是其他傳統的封裝方式所無法達成的。

聯系我們

您也可以撥打客服熱線:0771-2568999

產品詳情

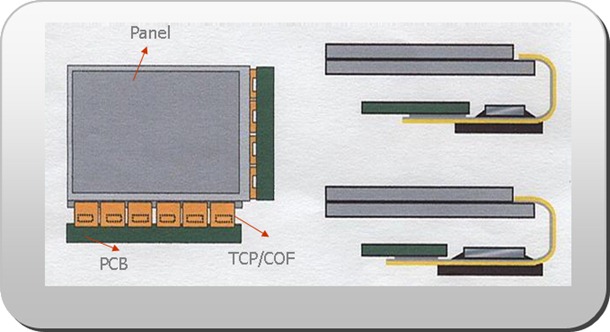

▎卷帶式覆晶薄膜封裝?COF(Chip on film)

? ? ? ?COF是一種IC封裝技術，是運用軟性基板電路(flexible printed circuit film)作為封裝芯片的載體，透過熱壓和江芯片上的金凸塊(Gold Bump)與軟性基板電路上的內引腳(Inner Lead)進行接合(Bonding)的技術。
? ? ? ?接合完后IC與軟性基板間的就完成電性連接功能，再來透過填充膠材(Under fill)把膠材充滿內引腳接合區。以避免引腳斷裂，加上膠材具有電氣絕緣的低吸濕特性，可以在烘烤后阻絕外來濕氣與污染物，保護整顆IC和提升強度，在可靠度測試過程中可以保護IC內部。
? ? ? ?華芯振邦具備研發能力，持續研發新技術和新應用的發展，提供客戶全面性的需求和服務。

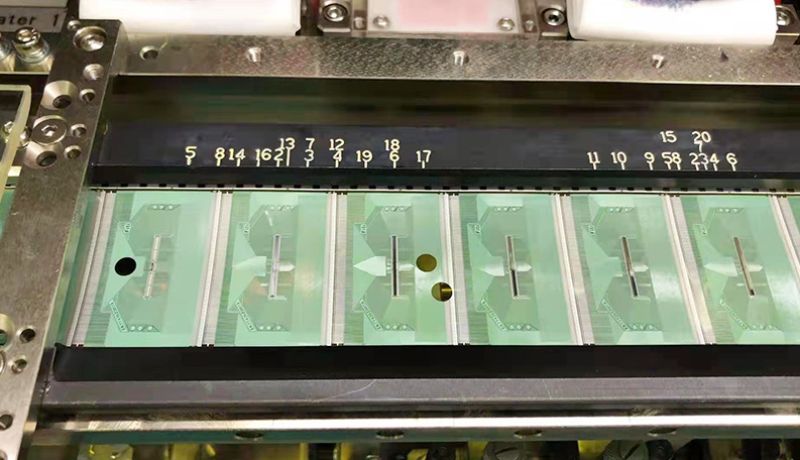

卷帶式覆晶薄膜封裝

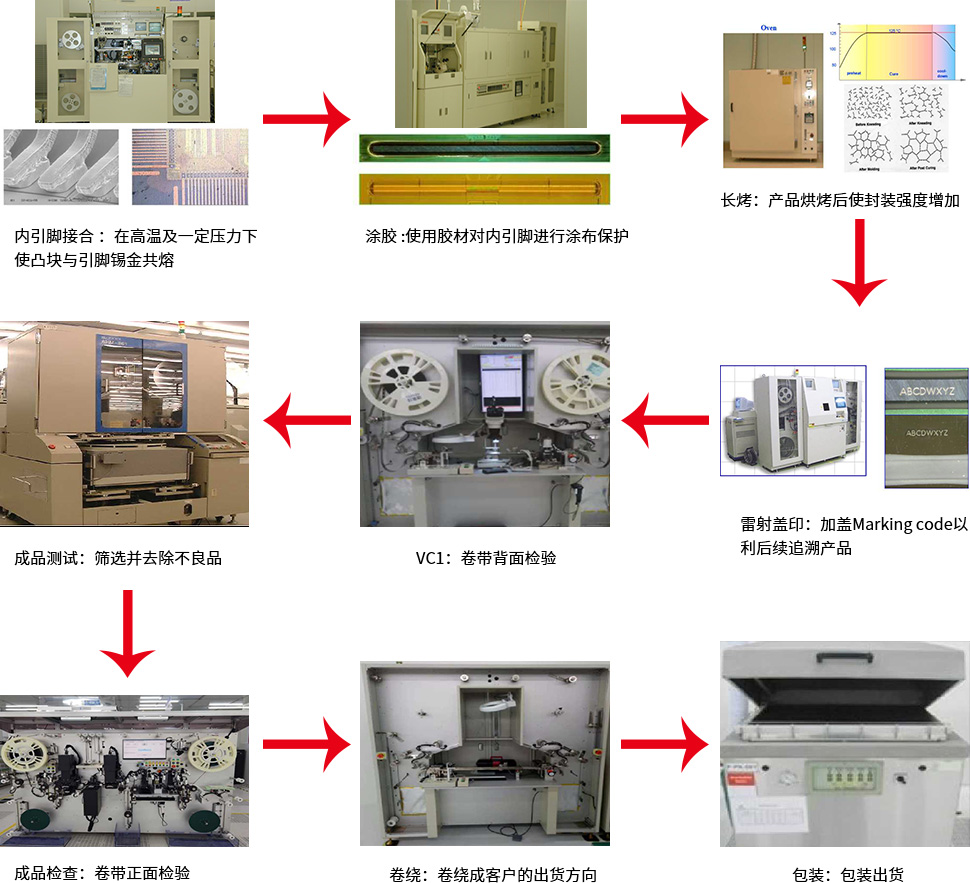

▎COF工藝流程

卷帶式覆晶薄膜封裝

▎COF封裝特點
? ? ? ?1. 具有高密度/高接腳數 (High Density / High Pin Count)
? ? ? ?2. 具輕薄短小,可撓曲(Flexible)
? ? ? ?3. 間距微細化 (Fine Pitch)
? ? ? ?4. 可多芯片封裝 ?(Multi-Chip)
? ? ? ?5. 正背面可貼各式貼片

▎產品應用面
? ? ? ?1. 平面顯示器 (LCD / OLED )
? ? ? ?2. 穿戴裝置、手機、平板計算機、筆記本電腦、車用面板使用的顯示器 (LCD / OLED )?
? ? ? ?3. RFIC
? ? ? ?4. 醫療用器材零組件
? ? ? ?5. Inkjet Printer
? ? ? ?6. Image Sensor
